选型说明
常规型号：ZYK100M10M0（0~2.5MPa）：标准型杆式压力变送器，过程接头M20*1.5，无现场显示，带DC4~20mA输出。
ZYK10 参数选型
结构形式 00
标准型
01
小巧型
02
E+H型
连接形式
M
M20*1.5
G
G1/2
N
1/2NPT
F
法兰
T
特殊要求（需备注）
连接件材料
1
1Cr18Ni9Ti
2
316L
3
特殊材质
介质要求
常规
1
防腐型
2
防稠型
3
高温型
显示方式
M0 无显示
M1 指针表头
M2 LCD表头
M3 LED表头
量程
（） 用户要求
技术规格
量程 Kpa -100～0、5、100、500、800、1000
Mpa -0.1～0、1、10……120
压力形式 表压、绝压
输出信号 4-20mA两线制或0-5V 、0-10V、1-5V三线制
精度 0.25%FS 0.5%FS
非线性 ＜0.25%FS ＜0.5%FS
迟滞 ＜0.25%FS ＜0.5%FS
重复性 ＜0.25%FS ＜0.5%FS
零点漂移 ＜0.1%FS ＜0.2%FS
温度漂移 ＜0.01%FS ＜0.02%FS
稳定性（年） ＜0.2%FS ＜0.25%FS
工作电压 18-28V DC (标定：24V DC)
工作温度 -10～65℃
过载能力 200%
寿命 大于9000万次（25℃）
负载电阻 ＜750Ω
响应时间 ＜1ms
测量介质 与316L兼容的各种介质
膜片材料 316L/陶瓷膜片
壳体材料 1Cr18Ni9Ti
接口 M20*1.5或1/2NPT或1/4NPT或用户自定
防爆等级 ExibIICT6
防护等级 IP65
使用说明

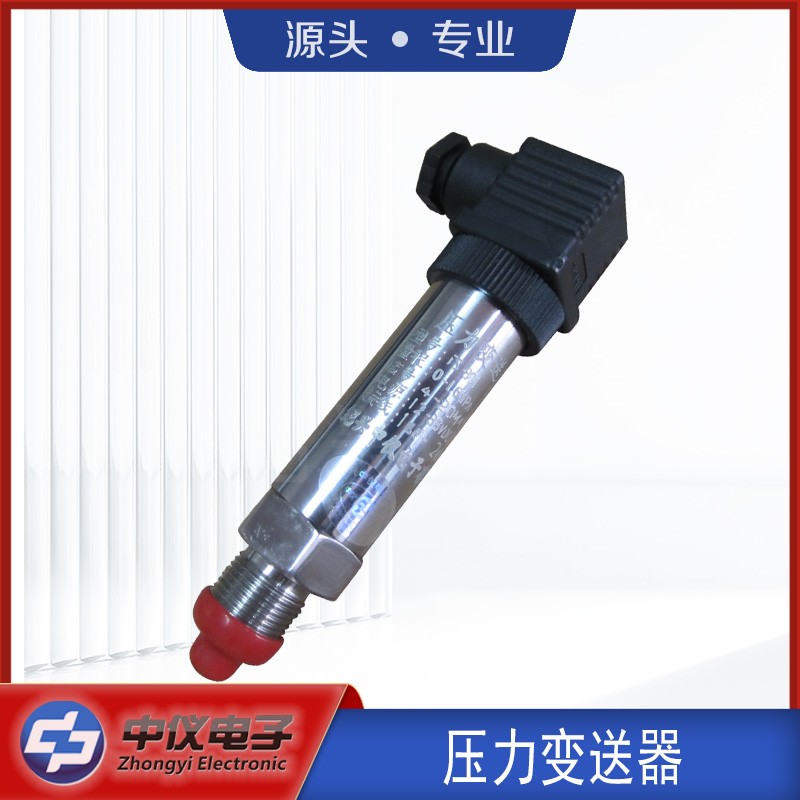

ZYK10小型赫斯曼接头杆式压力变送器是为适应国内市场某些领域测控精度要求不高，但对成本控制较高而推出的。采用国内企业生产的扩散硅式传感元件，主要测量水、空气等压力。其精度特别是长期稳定性及寿命高于陶瓷压阻式及应变式的压力变送器 ，应用广泛、市场需求量大。主要在自动控制和检测场合中，用于替代陶瓷压阻、应变式压力传感器及压力仪表等仪表。
