仪器简介

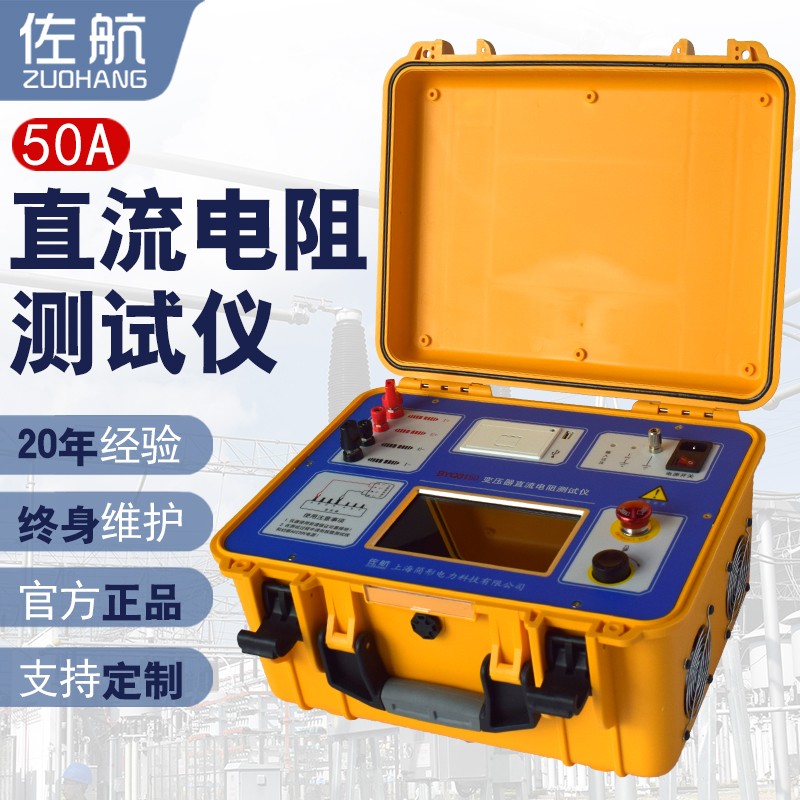

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势研制了佐航BYQ3150 变压器直流电阻测试仪。该仪器屏幕采用真彩色大屏幕高分辨率液晶显示屏，触控加飞梭旋钮操作，方便现场使用。具有中文菜单提示功能，操作简便直观，测试速度快，准确度高，量程宽。

功能特点

1.测试电源可输出电流50A，测试范围0～25kΩ，满足绝大多数变压器的测试需求。

2. 测试过程可自动计算5S、15S、30S内的电阻值变化率，可以辅助试验人员判断测试数据的稳定性，防止误读数据。

3. 仪器具有380V错接保护、反电动势保护、断线保护和断电保护等多种保护功能，以及接地线未接报警功能。

4. 仪器配有热敏打印机，本机存储数据200条，支持U盘海量存储。

5. 工业级7寸真彩大屏显示，清新简约显示风格，全触控加一键飞梭操作，为您创建舒适便捷的人机交互体验。

技术参数

直阻测试 75uΩ～25kΩ电流档位测量范围电流档位测量范围50A75uΩ〜0.4Ω20A0.5mΩ〜1Ω10A1.0mΩ〜2Ω5A10mΩ〜4Ω1A0.1Ω〜20Ω0.2A1.0Ω〜100Ω10mA50Ω〜2kΩ<1mA500Ω〜25kΩ技术指标准确度±（读数×0.2%+2字）分辨率0.01uΩ使用条件及外形工作电源AC220V±10%，50Hz/60Hz主机重量13.2kg（不含测试线）主机尺寸428mm（长）X 350mm（宽）X 230mm（高）使用温度-10℃~50℃相对湿度≤90%，不结露
